D963H電動對焊蝶閥
【型號】：D963H
【通經】：DN50-DN700
【壓力】：PN6/PN10/PN16/PN25/PN40
【溫度】：碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃
【閥體材質】：鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
【適用介質】：水、蒸氣、油品、酸類腐蝕性等
產品介紹
產品特點
D963H電動對焊蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便；采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
技術參數

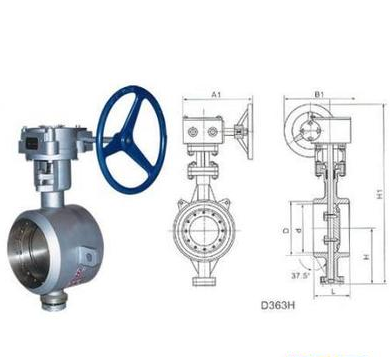

D963H電動對焊蝶閥外形尺寸
| 公稱壓力 PN0.6MPa | |||||||||
| 通徑 | 外形尺寸（參考值） |
參考重量 （kg） |
|||||||
| 毫米 | 英寸 | L | D | d | H | H1 | A | B | |
| 600 | 24 | 390 | 636 | 602 | 499 | 1280 | 570 | 660 | 450 |
| 700 | 28 | 430 | 726 | 692 | 566 | 1480 | 750 | 550 | 660 |
| 800 | 32 | 470 | 826 | 792 | 632 | 1608 | 750 | 550 | 780 |
| 900 | 36 | 510 | 926 | 892 | 693 | 1857 | 750 | 550 | 820 |
| 1000 | 40 | 550 | 1028 | 992 | 757 | 2038 | 900 | 750 | 1460 |
| 1200 | 48 | 630 | 1228 | 1192 | 851 | 2237 | 1000 | 925 | 1590 |
| 1400 | 56 | 710 | 1428 | 1392 | 876 | 2411 | 1000 | 925 | 2185 |
| 1600 | 64 | 790 | 1628 | 1592 | 1095 | 2756 | 1000 | 925 | 3210 |
| 1800 | 72 | 870 | 1828 | 1792 | 1214 | 3093 | 1100 | 980 | 4090 |
| 2000 | 80 | 950 | 2028 | 1992 | 1332 | 3355 | 1100 | 980 | 5610 |
D963H電動對焊蝶閥主要技術參數
| 公稱通徑 | DN（mm） | 50～700 | ||||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
| 適用溫度 | 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃ | |||||
D963H電動對焊蝶閥主要零部件
| 零件名稱 | 材料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
| 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料 |
| 密封圈 | 不銹鋼、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |
D963H電動對焊蝶閥主要性能參數
| 焊接尺寸：:GB1224;ANSI B16.25; DIN2559 |
| 結構長度：:GB/T12221-1989;API609 |
| 壓力試驗：:GB/T13927-1992;API598 |
