本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 結構獨特，操作靈活，省力，方便。
歡迎來到上海美力德閥門官方網站！
24小時閥門訂購熱線: 400-055-8820
D971F電動對夾式軟密封蝶閥
【型號】：D71、D371、D671、D971
【通經】：DN50-DN2000
【壓力】：0.6MPa-1.6MPa
【溫度】：丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
【閥體材質】：WCB、QT4500、HT200、HT250
【適用介質】：水、空氣、天然氣、油品及弱腐蝕性流體
產品介紹
產品特點
1、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
2、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
3、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
4、流量特性趨直線，調節性能好。
5、該閥可設計成法蘭連接和對夾連接。
6、密封件可更換，且密封可靠達到雙向密封。
7、驅動方式可選擇手動、電動或氣動。
8、蝶板可根據用戶要求噴涂覆層

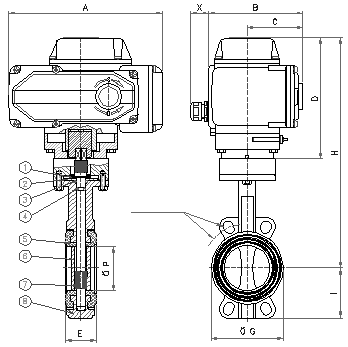

技術參數
|
DN |
L |
H |
H1 |
A |
B |
ФD |
||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||
|
50 |
43 |
77 |
443 |
125 |
125 |
88 |
99 |
99 |
|
65 |
46 |
85 |
463 |
125 |
125 |
108 |
118 |
118 |
|
80 |
46 |
95 |
483 |
125 |
125 |
124 |
132 |
132 |
|
100 |
52 |
105 |
498 |
125 |
125 |
144 |
156 |
156 |
|
125 |
56 |
129 |
682 |
325 |
245 |
174 |
184 |
184 |
|
150 |
56 |
132 |
736 |
325 |
245 |
199 |
211 |
211 |
|
200 |
60 |
165 |
800 |
325 |
245 |
254 |
266 |
266 |
|
250 |
68 |
197 |
895 |
363 |
313 |
309 |
319 |
319 |
|
300 |
78 |
234 |
956 |
363 |
313 |
363 |
370 |
370 |
|
350 |
78 |
283 |
1029 |
363 |
313 |
413 |
429 |
429 |
|
400 |
102 |
325 |
1103 |
363 |
313 |
463 |
480 |
480 |
|
450 |
114 |
369 |
1186 |
465 |
469 |
518 |
530 |
548 |
|
500 |
127 |
404 |
1280 |
546 |
431 |
568 |
582 |
609 |
|
600 |
154 |
470 |
1321 |
546 |
556 |
667 |
682 |
720 |
|
700 |
165 |
503 |
1431 |
546 |
556 |
772 |
794 |
794 |
|
800 |
190 |
571 |
1542 |
546 |
556 |
878 |
901 |
901 |
|
900 |
203 |
621 |
1800 |
617 |
706 |
978 |
1001 |
1001 |
|
1000 |
216 |
702 |
2363 |
632 |
706 |
1078 |
1112 |
1112 |
|
1200 |
254 |
818 |
2583 |
632 |
706 |
1295 |
1328 |
1328 |
設計標準
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
主要零部件材質：
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT4500、HT200、HT250 |
|
蝶板 |
WCB、QT4500、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
主要技術參數：
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
