KD7T42/3P型彈簧式快關蝶閥在煤氣余熱發電系統和抽汽供熱式汽輪機系統中，本西類閥門作為系統安全的保障，得到了日益廣泛的應用。其關閉迅速、流通阻力笑、截止可密封等優良性能使其可以代替原來系統設計中電動截止閥和止回閥使用。產品主要用在熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統安全得緊急切斷閥門。
歡迎來到上海美力德閥門官方網站！
24小時閥門訂購熱線: 400-055-8820
彈簧式快關蝶閥
【型號】：KD7T42/3P
【通經】：DN400-DN1600
【壓力】：0.6MPa-1.6MPa
【溫度】：軟密封：≤80℃；硬密封：≤425℃
【閥體材質】：鑄鐵、球鐵、鑄鋼、不銹鋼等
【適用介質】：蒸汽等
產品介紹
產品特點
1、快速關閉時間可達0.5秒，緊急切斷安全可靠；
2、三偏心金屬密，封結構啟閉輕便靈活,密封零泄露；
3、常溫介質可選用雙偏心軟密封結構,造價低,密封可靠；
4、關閥末端緩沖，有效避免閥門慣性沖擊；
5、可以用彈簧實現快關，液可以用蓄能器實現快關，兩種形式異曲同工，同樣安全可靠。

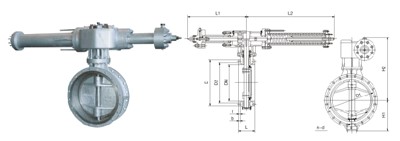

技術參數
|
DN |
P |
L |
L1 |
L2 |
H1 |
H2 |
法蘭連接尺寸 |
|
400 |
0.6 |
216 |
966 |
1449 |
320 |
780 |
GB/T17241 |
|
1.0 |
216 |
966 |
1449 |
330 |
785 |
||
|
1.6 |
216 |
966 |
1449 |
345 |
800 |
||
|
450 |
0.6 |
222 |
966 |
1449 |
370 |
805 |
|
|
1.0 |
222 |
966 |
1449 |
380 |
810 |
||
|
1.6 |
222 |
966 |
1449 |
395 |
835 |
||
|
500 |
0.6 |
229 |
966 |
1449 |
400 |
898 |
|
|
1.0 |
229 |
966 |
1449 |
410 |
898 |
||
|
1.6 |
229 |
966 |
1449 |
425 |
898 |
||
|
6000 |
0.6 |
267 |
966 |
1449 |
440 |
898 |
|
|
1.0 |
267 |
966 |
1449 |
460 |
920 |
||
|
1.6 |
267 |
1150 |
1820 |
470 |
1020 |
||
|
700 |
0.6 |
292 |
966 |
1449 |
436 |
950 |
|
|
1.0 |
292 |
1150 |
1820 |
550 |
1075 |
||
|
1.6 |
292 |
1150 |
1820 |
570 |
1100 |
||
|
800 |
0.6 |
318 |
1150 |
1820 |
625 |
1142 |
|
|
1.0 |
318 |
1150 |
1820 |
640 |
1158 |
||
|
1.6 |
318 |
1150 |
1820 |
660 |
1183 |
||
|
900 |
0.6 |
330 |
1150 |
1820 |
700 |
1190 |
|
|
1.0 |
330 |
1150 |
1820 |
710 |
1210 |
||
|
1.6 |
330 |
1150 |
1820 |
725 |
1239 |
||
|
1000 |
0.6 |
410 |
1150 |
1820 |
760 |
1250 |
|
|
1.0 |
410 |
1150 |
1820 |
770 |
1275 |
||
|
1.6 |
410 |
1360 |
2180 |
790 |
1306 |
||
|
1200 |
0.6 |
470 |
1150 |
1820 |
875 |
1360 |
|
|
1.0 |
470 |
1360 |
2180 |
890 |
1385 |
||
|
1.6 |
470 |
1360 |
2180 |
915 |
1418 |
||
|
1400 |
0.6 |
530 |
1360 |
2180 |
1000 |
1478 |
|
|
1.0 |
530 |
1360 |
2180 |
1020 |
1510 |
||
|
1.6 |
530 |
1360 |
2180 |
1045 |
1546 |
||
|
1600 |
0.6 |
600 |
1360 |
2180 |
1120 |
1599 |
|
|
1.0 |
600 |
1360 |
2180 |
1140 |
1639 |
||
|
1.6 |
600 |
1610 |
2520 |
1170 |
1738 |
執行標準：
設計參照：GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準：GB/T 17241、GB/T 9113
結構長度標準：GB/T 12221
壓力試驗：GB/T 13927
