BJ41W、BJ41Y保溫截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
歡迎來到上海美力德閥門官方網站！
24小時閥門訂購熱線: 400-055-8820

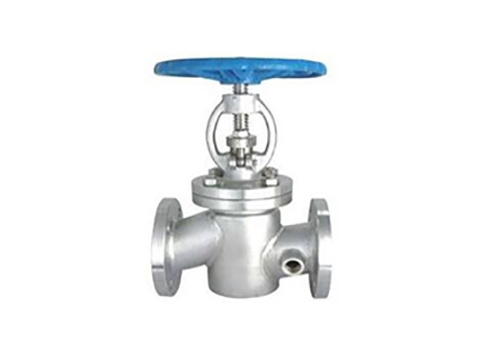

BJ41W、BJ41Y保溫截止閥
【型號】：BJ41W、BJ41Y
【通經】：DN25-300
【壓力】：PN16
【溫度】：≤ 200
【閥體材質】：A105
【適用介質】：水、蒸汽
產品介紹
產品特點
【常見型號】
保溫截止閥常見的型號有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。
【結構和特征】
保溫截止閥的設計與制造符合API602，BS5352和ASME B16.34；檢驗與測試按API 598，標記按MSS-SP-25;
全徑或縮徑;
明桿支架式(OS&Y);
自定心壓板壓套式;
螺栓連接、纏繞墊片密封式閥蓋螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;
整體式上密封座;
承插端符合ASME B16.11;
螺紋連接端(NPT)符合ANSI/ASME B1.20.1;
閥瓣可變換為節流型、針型、球型和止回型。
技術參數

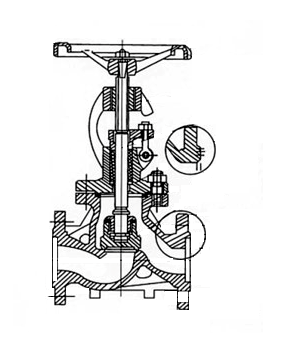

【結構示意圖】
|
零件名稱 |
CS to ASTM |
AS to ASTM |
AS to ASTM |
|
|
Type F316(L) |
Type F316(L) |
Type F304(L) |
Type F316(L) |
|
|
閥體 |
Type A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
墊片 |
316夾柔性石墨+graphite |
316夾柔性石墨 SS+PTFE |
||
|
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
圓柱銷 |
A276 420 |
|||
|
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
閥桿螺母 |
|
|||
|
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
銘牌 |
SS |
|||
|
手輪 |
A197 |
|||
|
填料壓板 |
A216 WCB |
A351 Cf8 |
||
|
填料 |
Flexible Graphite |
PTFE |
||
|
閥蓋 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
適用介質 |
水、蒸氣、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
|
適用溫度 |
-29℃-425℃ |
-29℃-550℃ |
-29℃-180℃ |
|
