1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
歡迎來到上海美力德閥門官方網站！
24小時閥門訂購熱線: 400-055-8820
Z41T/W/H手動楔式閘閥
【型號】：Z41T、Z41W、Z41H
【通經】：DN40-600
【壓力】：1.6-16MPa
【溫度】：≤550℃
【閥體材質】：碳素鋼、鉻鎳鈦鋼、鉻鎳鉬鈦鋼
【適用介質】：水、蒸汽、油品、硝酸類等
產品介紹
產品特點
技術參數
| 公稱壓力PN（MPa） | 殼體 | 試驗壓力（MPa） | 上密封 | |
| 密封（液） | 密封（氣） | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
【適用介質和適用溫度】
| 殼體材料 | 適用介質 | 適用溫度（℃） |
| 碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
| 鉻鎳鈦鋼（P型） | 硝酸類 | ≤200 |
| 鉻鎳鉬鈦鋼（R型） | 醋酸類 | ≤200 |
| 鉻鉬鋼（I型） | 水、蒸汽、油品 | ≤550 |
【主要零件材料】
| 閥體、閥蓋 | 閥板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
| 碳素鋼 | 優質碳鋼＋硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
| 鉻鎳鈦鋼 | 不銹鋼、不銹鋼＋硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 浸聚四氟乙烯 | 可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼＋硬質合金 | 鉻鎳鉬鈦不銹鋼 | 鋁青銅 | 浸聚四氟乙烯 | 可鍛鑄鐵 |
| 鉻鉬鋼 | 合金鋼＋硬質合金 | 鉻鉬鋁鋼 | 鋁青銅 | 柔性石棉＋33.4 | 可鍛鑄鐵 |

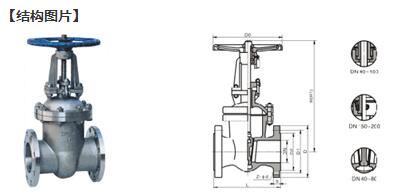

閘閥主要連接外型尺寸
| 型 號 |
公稱通徑 DN(㎜) |
尺寸 | 重量（㎏） | |||||||
| L | D | D1 | D2 | b-f | z-фd | H | Do | |||
|
Z41T/W/H -10 |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 245 | 135 | 10 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 286 | 180 | 18 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 320 | 180 | 22 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 373 | 200 | 2735 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 428 | 200 | 34 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 513 | 240 | 49 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 582 | 240 | 66.5 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 730 | 320 | 107 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 897 | 320 | 168 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1032 | 400 | 220 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1170 | 400 | 290 | |
| 400 | 480 | 565 | 515 | 482 | 30-4 | 16-ф25 | 1330 | 500 | 450 | |
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20-ф25 | 1460 | 500 | 580 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1727 | 500 | 830 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 2072 | 500 | 1160 | |
